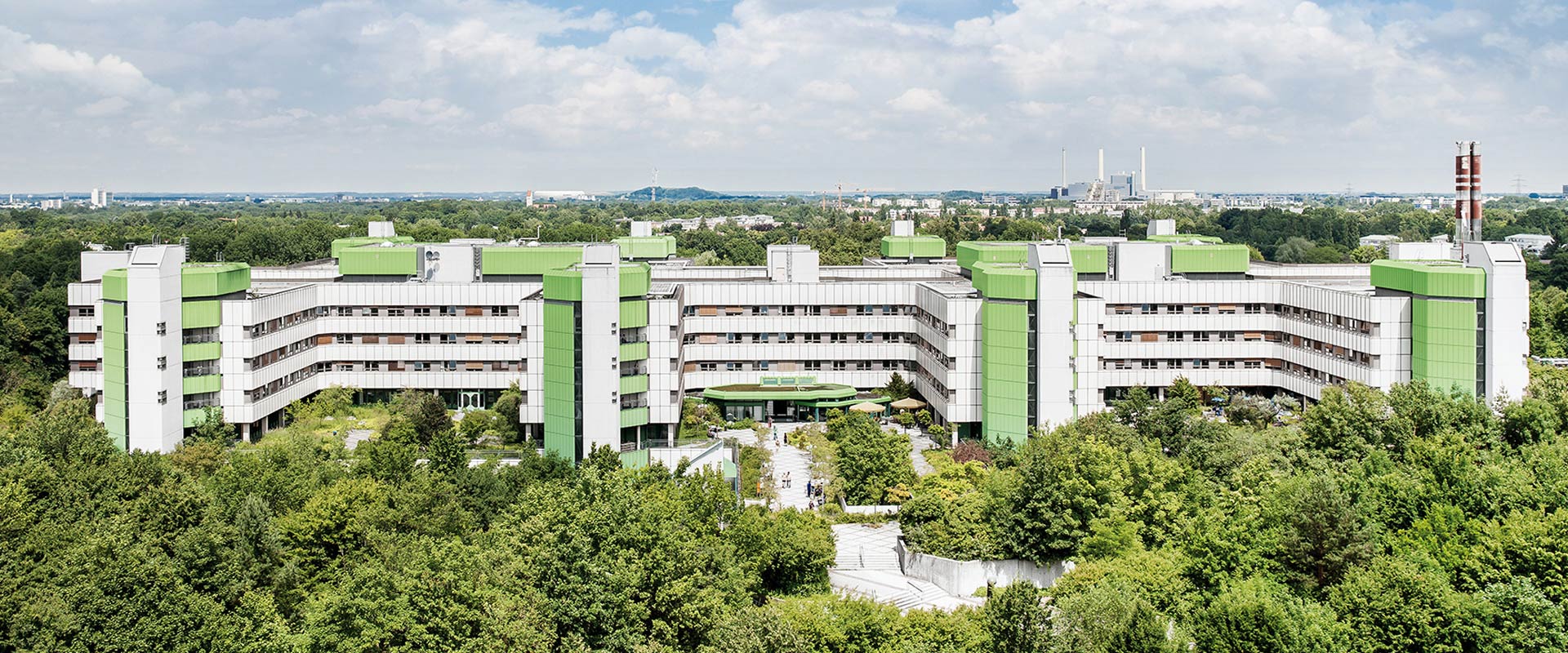

Klinikum Bogenhausen, München
Das Klinikum Bogenhausen ist ein sehr gutes Beispiel dafür, dass sich die Krankenhausarchitektur dem Fortschritt in der Medizin ständig anpassen muss. Während Ende des 19. Jahrhunderts Krankenhäuser im Pavillonstil errichtet wurden um dem Hospitalisums (psychische Begleitfolgen eines Krankenhausaufenthalts oder einer Inhaftierung) vorzubeugen, werden für moderne Krankenhäuser als Folge der Spezialisierung in der Medizin große und miteinander verbundene Gebäudekomplexe bevorzugt.
Das Klinikum Bogehausen verfügt beispielsweise über 15 Fachabteilungen, sechs Intensivstationen, vier Tageskliniken, 15 Operationssäle und versorgt pro Jahr 35.400 stationäre sowie 3.100 teilstationäre Patienten. Um für jeden Patienten eine optimale Behandlung mit bester Versorgungssicherheit zu gewährleisten, unterhält das Klinikum ein aufwendiges Qualitätsmanagement, das unter anderem mit dem KTQ-Zertifikat (Kooperation für Transparenz und Qualität im Gesundheitswesen) ausgezeichnet wurde. Eine hygienische Luftbefeuchtung auf höchstem Niveau gewährleisten die Druckdampf-Verteilsysteme ESCO von Condair.
Verteilsystem für Druckdampf
Condair ESCO
Condair ESCO Luftbefeuchtungssysteme für vorhandenen Dampf setzen Maßstäbe. Kernstück ist die TÜV-geprüfte Dampf-Anschlusseinheit. Die funktionalen Elemente sind vollständig darin integriert und ihre Bauweise garantiert einen fehlerfreien Dampfanschluss.
Aufwendige Abdichtungen und Verrohrungsarbeiten sind überflüssig – die Installation wird kalkulierbar, schnell und kostengünstig. Das modulare Dampfverteilsystem mit seinen patentierten Dampfdüsen benötigt keine Mantelheizung. Dies beugt unnötigem Energieverbrauch auch in Stillstandsphasen wirksam vor. Alle Dichtstellen sind bereits Bestandteil der Werkslieferung. Die gesamte Geräteinstallation wird somit maßgeblich vereinfacht, ohne die Gefahr undichter Rohrverbindungen.
Weitere Informationen zum Condair ESCO

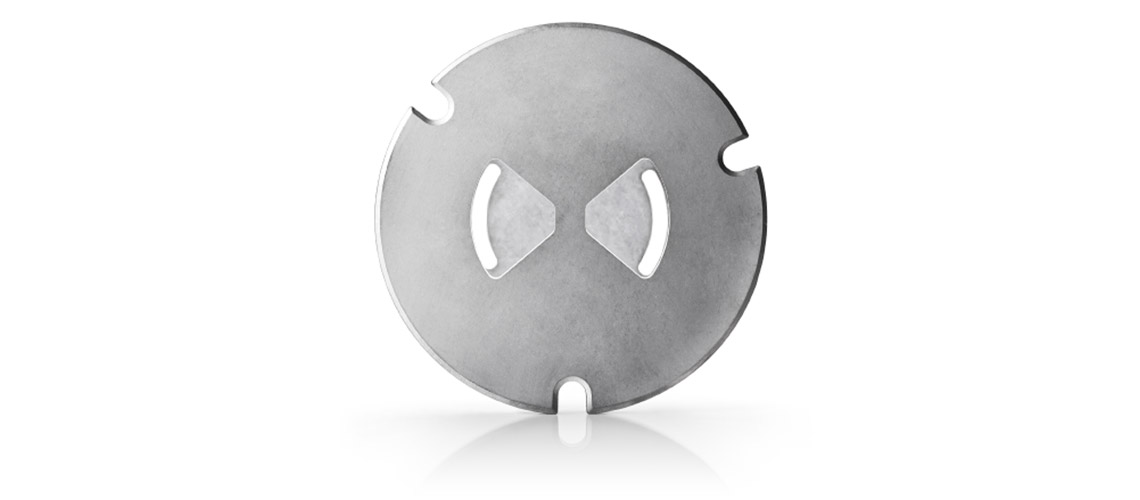

Patentiertes Drehschieber-Ventil
Der Ventilantrieb ist als Drehantrieb ausgelegt und sorgt für hohe Genauigkeit und zuverlässige Arbeitsweise. Die geringen erforderlichen Stellkräfte des Drehschieber-Ventils und die direkte Kraftumsetzung erlauben kompakte und platzsparende Bauweise. Es können handelsübliche elektrische und pneumatische Feuchteregler angeschlossen werden.
Die Keramikventile schließen absolut dicht und bewirken, dass bei abgeschalteter Anlage kein Dampf in die Lüftungsanlage dringt – und das ganz ohne zusätzliches Absperrorgan. Unerwünschte Kondensatbildung wird somit ohne weitere Maßnahmen sicher verhindert.

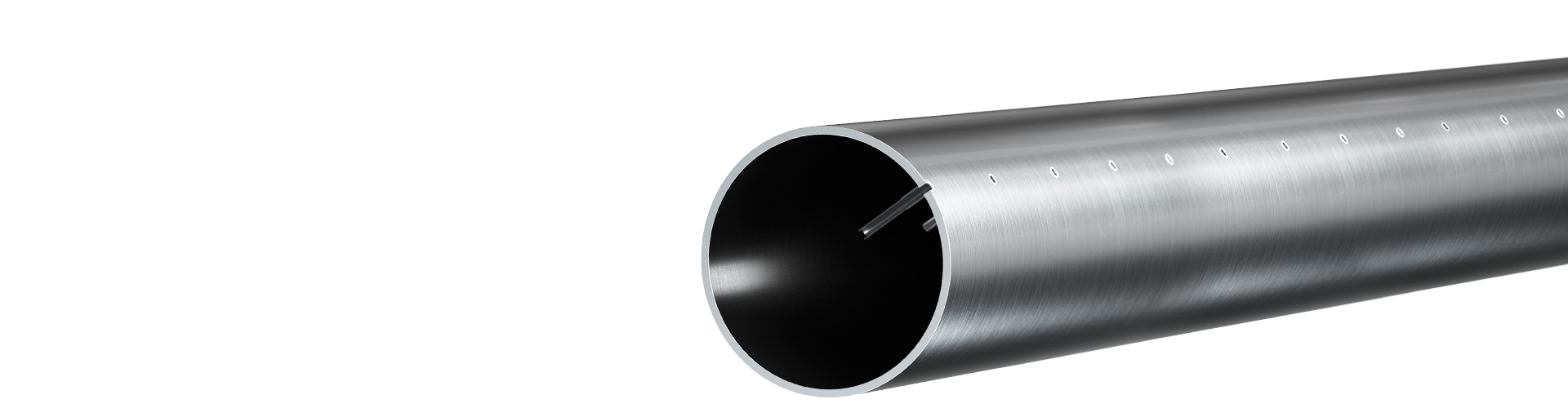

Kondensatfreier Dampf mit
patentierten Kernstrom-Düsen
Die patentierten Dampfdüsen entnehmen Dampf ausschließlich aus dem Kernstrom der Verteilerrohre, dort wo er heiß und kondensatfrei vorliegt. Auf diese Weise stellen sie sicher, dass die Luftleitungen hinter dem Verteilsystem trocken bleiben. Aus solidem Edelstahl gefertigt, funktionieren sie zuverlässig, dauerhaft und alterungsbeständig ohne auftretende Leckagen.
Homogene Dampfverteilung
und kürzeste Befeuchtungsstrecken
Die patentierten Dampfdüsen entnehmen Dampf ausschließlich aus dem Kurze Befeuchtungsstrecken sind für zuverlässige und hygienische Dampf-luftbefeuchtung entscheidend. In RLT-Anlagen dürfen keine Dampfschwaden auf Luftleitungseinbauten treffen. Feuchtflächen, Wasseransammlungen und hygienische Risiken wären die Folge.

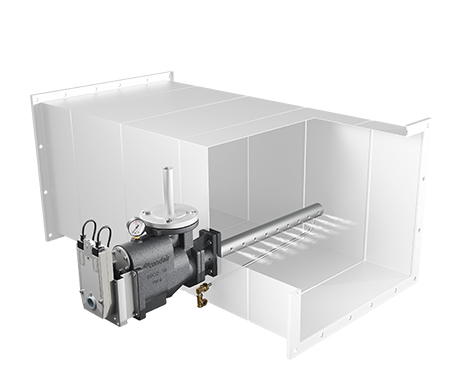

Condair ESCO DL40
Mit ein, zwei oder drei waagrechten Dampfverteilern lässt sich DL40 sehr flexibel an das Luftleitungssystem anpassen. Somit herrscht weitgehende Freiheit bei Dampfleistung und konstruktiver Gestaltung der Befeuchtungskammer.

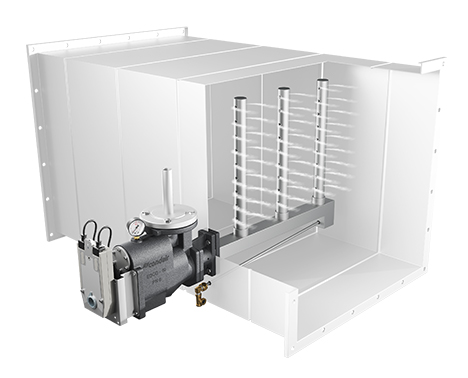

Condair ESCO DR73
Ob höchste Dampfleistungen oder kürzeste Befeuchtungsstrecken, DR 73 ist immer die beste Wahl. Das DampfVerteilsystem wird individuell auf die vorhandenen Anforderungen ausgelegt und konstruktiv auf die Einbausituation zugeschnitten. Der beidseitige Dampfaustritt an den Düsenstöcken ermöglicht homogene Dampfverteilung über den gesamten Luftleitungsquerschnitt.
PDF / Prospekt: Druckdampf-Verteilsystem Condair ESCO
